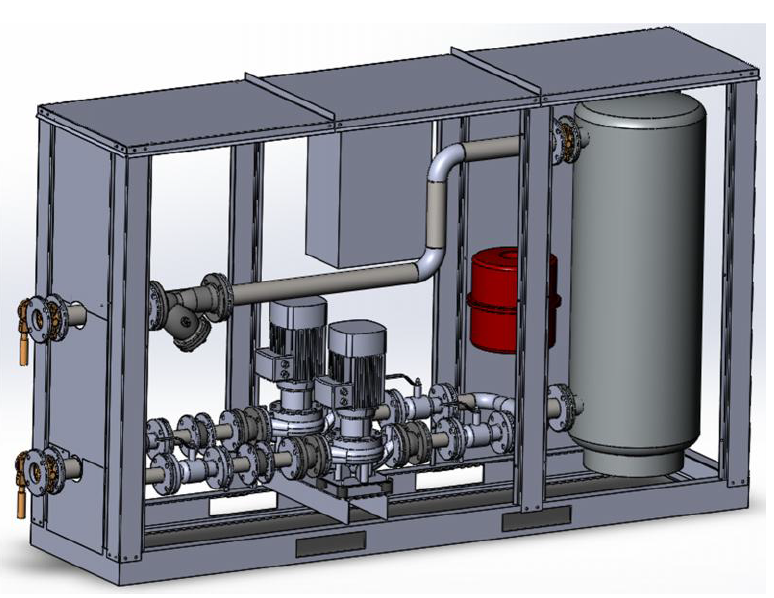

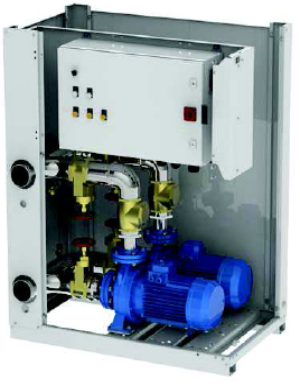

Гидромодуль серии GW.
Гидромодуль серии GW предназначен для обеспечения рабочего расхода охлаждающей жидкости и требуемого напора в системах центрального холодоснабжения и отопления.
Комплектация базовой версии:
- Циркуляционные одноступенчатые центробежные насосы CNP серии TD. Один или два насоса с возможностью работы по схеме «рабочий-резервный» по умолчанию или «два рабочих» по запросу;
- Бак-накопитель, выполненный из углеродистой стали, покрытый слоем теплоизоляции с фланцевыми присоединениями;
- Расширительный бак с гибкой мембраной объемом;
- Водяной фильтр;
- Запорные клапаны, которые позволяют демонтировать насосы для ремонта и технического обслуживания без опорожнения гидравлического контура системы;
- предохранительный клапан, настроенный на давление срабатывания 6 бар;
- обратный клапан, позволяющий избежать обратного тока теплоносителя;
- дифференциальное реле давления, установленное между входом и выходом насоса, контролирующее работу насоса на заданных параметрах;
- манометры, установленные на фильтре, на входе и на выходе из гидромодуля;
- электрический щит управления;
- электропитание гидромодуля: 400 В ±10 %, 3 фазы + РЕ, 50 Гц ± 2 %.
Гидромодуль может изготавливаться и поставляться в следующем исполнении:
- с накопительным баком объемом до 3000л;
- расширительным баком большего объема;
- с одним или двумя насосами низкого, среднего и высокого давления;
- в бескорпусном исполнении на раме для внутренней установки или в корпусном исполнении для наружного монтажа.
