Агрегаты могут работать при температуре окружающей среды до +38°C (при температуре испарения от -25°C до 0°C для R404A и от -25°C до +5°C для R407С) — стандартное исполнение. Низкотемпературные агрегаты могут работать при температуре окружающей среды до +38°C — стандартное исполнение.
| Характеристика:
Напряжение Компрессор:
Вентиляторы:
- 1-фазные агрегаты — 250, 300, 350мм — 1/230В/50Гц
- 3-фазные агрегаты — 450, 500мм — 3/400В/50Гц
- в качестве опции — 450, 500мм — 1/230В/50Гц
Компрессор Компрессор оснащен подогревателем картера, смотровым стеклом (опция), запорными вентилями на линии всасывания и нагнетания (опция).
Конденсатор Воздушный конденсатор в зависимости от мощности оснащен 1, 2 или 4 вентиляторами (класс защиты вентиляторов IP54).
Защита На линии нагнетания агрегат защищен автоматическим реле HP/LP (класс защиты IP44) и заглушкой ресивера, которая срабатывает если температура превысит 120°С.
Ресивер жидкости Имеет сертификат CE (PED 97/23/CE). Оснащен:
- Вентилем Rotalock на выходе
- Предохранительной заглушкой (в ресиверах с объемом выше 2,3л)
Клеммная коробка В клеммной коробке присоединены провода предохранительного реле HP/LP, вентиляторов конденсатора, компрессора с ТЭНом. Класс защиты IP55. |
|
Классификация:
GACL-APTX-1.5-Low
Конструктивное исполнение GACL — компрессорно-конденсаторный агрегат
Тип агрегата A — воздушное охлаждение агрегата
Исполнение агрегата Р — высокопроизводительный компрессор
Тип питания М — 1-фазные Т — 3-фазные
Хладагент Х — эфирное масло Без обозначения — минеральное масло
Холодопроизводительность агрегата 1,5 — холодопроизводительность агрегата [кВт] При температуре кипения -5°С (Высоко и среднетемпературные агрегаты) При температуре испарения -25°С (Низкотемпературные агрегаты) Температура окружающей среды +32°С.
Тип компрессора S — спиральный компрессор Без обозначения — поршневой компрессор
Диапазон работы агрегата: Low — низкотемпературные Без обозначения — высоко- и среднетемпературные |
Конструкция
Описание:
|
|
| Стандартное оборудование:
Полугерметичные компрессоры
- 1- или 3-фазный компрессор Bristol (поршневой или спиральный)
- запорные вентили на линии всасывания и нагнетания
- воздушный конденсатор с 1, 2 или 4 вентиляторами
- жидкостной ресивер с запорным вентилем на выходе и с предохранительной заглушкой
- сервисный вентиль, находящийся на линии конденсатор-ресивер
- реле HP/LP
- клеммная коробка (Подведены провода реле HP/LP, вентиляторов конденсатора, компрессора. В случае 1-фазного компрессора в коробку помещены провода пускового элемента компрессора).
|
|
|
| Дополнительное оборудование:
- регулирование производительности конденсатора при помощи электронного регулятора оборотов вентилятора (плавное) или при помощи реле высокого давления (ходовое, "пуск-остановка")
- реле LP (переменным или стабильным установленным значением) — для отсасывания хладагента
- маслоотделитель (или на выбор обратный клапан за маслоотделителем)
- отделитель жидкости на всасывании
- предохранительный клапан на ресивере
- фильт-осушитель
- смотровое стекло
- всасывающий фильтр (изоляция со всасывающей стороны)
- шаровой клапан на линии нагнетания (позволяет присоединить теплообменники для рекуперации тепла)
- корпус из оцинкованной стали, покрыт порошковым краской RAL7035 (на выбор с мягким изоляционным материалом)
|
|
Технические характеристики
APMX-2.5 |
APMX-3 |
APMX-3.5 |
APMX-4 |
APMX-5 |
APTX-3 |
APTX-3.5 |
APTX-4 |
APTX-5 |
APTX-6 |
APTX-7 |
APTX-8.5 |
APTX-10 |
APTX-12 |
Компрессор |
Объемная производительность [м³/ч] |
4.90 |
5.80 |
7.44 |
8.47 |
9.52 |
6.21 |
7.44 |
8.47 |
10.03 |
11.54 |
12.63 |
15.82 |
17.68 |
19.52 |
Напряжение [V/Ph/Hz] |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
Рабочий ток [А] |
6.40 |
7.60 |
9.00 |
10.70 |
12.40 |
3.20 |
3.80 |
4.10 |
4.30 |
5.50 |
5.80 |
7.50 |
8.80 |
9.20 |
Ток закрепленного ротора [А] |
42 |
55 |
56 |
70 |
76 |
24 |
30 |
30 |
30 |
39 |
39 |
53 |
62 |
79 |
Максимальный рабочий ток [А] |
11.0 |
15.0 |
16.0 |
20.0 |
22.0 |
6.0 |
6.50 |
6.50 |
8.00 |
9.50 |
9.50 |
14.00 |
16.00 |
15.00 |
Подогрев картера [Вт] |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
40 |
Количество цилиндров [N] |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Наполнение маслом [дм³] |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.2 |
1.2 |
1.2 |
1.5 |
1.5 |
1.5 |
1.6 |
1.6 |
1.9 |
Агрегат |
Ресивер [л] |
3.9 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
7.1 |
7.1 |
7.1 |
14.0 |
Вентиль на всасывание |
5/8 |
5/8 |
5/8 |
7/8 |
7/8 |
5/8 |
5/8 |
5/8 |
5/8 |
7/8 |
7/8 |
7/8 |
7/8 |
7/8 |
Вентиль на жидкость |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
Конденсатор |
Диаметр вентиляторов [мм] |
2x254 |
1x350 |
1x350 |
1x350 |
1x350 |
1x350 |
1x350 |
1x350 |
1x350 |
1x450 |
1x450 |
2x350 |
2x350 |
2x450 |
Поток воздуха [м³/ч] |
1350 |
1800 |
1800 |
1800 |
1850 |
1800 |
1800 |
1800 |
1850 |
3800 |
3800 |
3650 |
3600 |
5900 |
Напряжение [V/Ph/Hz] |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
400/3/50 |
400/3/50 |
230/1/50 |
230/1/50 |
400/3/50 |
Мощность [Вт] |
2x70 |
1x140 |
1x140 |
1x140 |
1x140 |
1x140 |
1x140 |
1x140 |
1x140 |
1x400 |
1x400 |
2x140 |
2x140 |
2x400 |
Потребляемый ток [А] |
2x0.45 |
1x0.65 |
1x0.65 |
1x0.65 |
1x0.65 |
1x0.65 |
1x0.65 |
1x0.65 |
1x0.65 |
1x0.83 |
1x0.83 |
2x0.65 |
2x0.65 |
2x0.83 |
APTX-13.5 |
APTX-15 |
APTX-19 |
APTX-23 |
APTX-28 |
APTX-32 |
APTX-38 |
APTX-45 |
APMX-1.5 Low |
APMX-3 Low |
APTX-1.5 Low |
APTX-2 Low |
APTX-3 Low |
APTX-4.5 Low |
Компрессор |
Объемная производительность [м³/ч] |
29.10 |
33.20 |
38.20 |
42.89 |
58.26 |
66.29 |
76.38 |
88.41 |
6.10 |
11.40 |
7.30 |
7.90 |
11.40 |
17.50 |
Напряжение [V/Ph/Hz] |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
230/1/50 |
230/1/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
Рабочий ток [А] |
12.00 |
14.20 |
16.50 |
21.60 |
26.00 |
30.00 |
36.50 |
44.00 |
3.80 |
9.00 |
1.80 |
2.80 |
3.30 |
5.00 |
Ток закрепленного ротора [А] |
72 |
77 |
80 |
126 |
125 |
150 |
190 |
215 |
34 |
60 |
18 |
24 |
30 |
39 |
Максимальный рабочий ток [А] |
18.00 |
20.20 |
25.00 |
34.50 |
40.00 |
49.00 |
56.00 |
69.00 |
8.20 |
18.00 |
3.80 |
5.60 |
8.00 |
9.00 |
Подогрев картера [Вт] |
70 |
70 |
70 |
70 |
95 |
95 |
95 |
95 |
30 |
30 |
30 |
30 |
30 |
30 |
Количество цилиндров [N] |
3 |
3 |
3 |
3 |
6 |
6 |
6 |
6 |
2 |
2 |
2 |
2 |
2 |
2 |
Наполнение маслом [дм³] |
2.8 |
2.8 |
2.8 |
2.8 |
6.6 |
6.6 |
6.6 |
6.6 |
1.2 |
1.5 |
1.2 |
1.2 |
1.5 |
1.5 |
Агрегат |
Ресивер [л] |
14.0 |
14.0 |
14.0 |
18.0 |
24.5 |
24.5 |
24.5 |
24.5 |
3.9 |
5.3 |
3.9 |
3.9 |
5.3 |
5.3 |
Вентиль на всасывание |
1 1/8 |
1 1/8 |
1 1/8 |
1 1/8 |
1 5/8 |
1 5/8 |
1 5/8 |
1 5/8 |
5/8 |
7/8 |
5/8 |
5/8 |
7/8 |
7/8 |
Вентиль на жидкость |
5/8 |
5/8 |
5/8 |
5/8 |
7/8 |
7/8 |
7/8 |
7/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
Конденсатор |
Диаметр вентиляторов [мм] |
2x450 |
2x450 |
2x500 |
2x500 |
2x500 |
4x450 |
4x500 |
4x500 |
1x300 |
1x350 |
1x300 |
2x254 |
1x350 |
1x450 |
Поток воздуха [м³/ч] |
5900 |
7400 |
8700 |
10100 |
10600 |
14800 |
17400 |
17400 |
1000 |
1800 |
1000 |
1350 |
1800 |
3900 |
Напряжение [V/Ph/Hz] |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
230/1/50 |
Мощность [Вт] |
2x400 |
2x400 |
2x500 |
2x500 |
2x500 |
4x450 |
4x500 |
4x500 |
1x75 |
1x140 |
1x75 |
2x70 |
1x140 |
1x375 |
Потребляемый ток [А] |
2x0.83 |
2x0.83 |
2x1.20 |
2x1.20 |
2x1.20 |
4x0.83 |
4x1.20 |
4x1.20 |
1x0.35 |
1x0.65 |
1x0.35 |
2x0.45 |
1x0.65 |
1x1.70 |

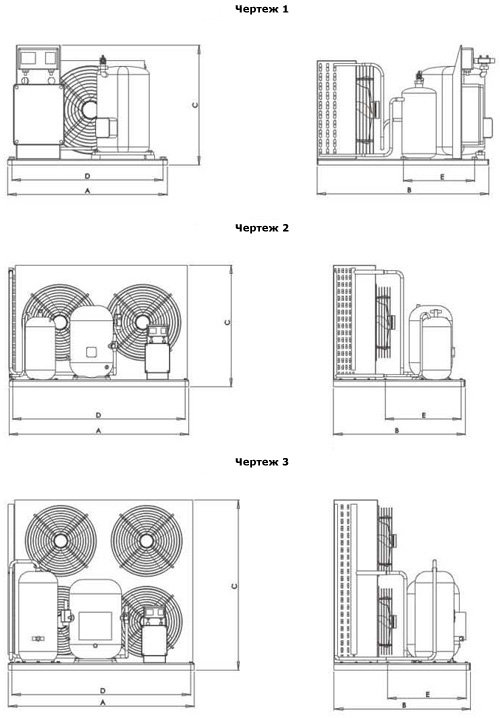

Размеры
APMX-2.5 |
APMX-3 |
APMX-3.5 |
APMX-4 |
APMX-5 |
APTX-3 |
APTX-3.5 |
APTX-4 |
APTX-5 |
APTX-6 |
APTX-7 |
APTX-8.5 |
APTX-10 |
APTX-12 |
Размеры |
Длина A, [мм] |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
1000 |
1000 |
1200 |
Глубина B, [мм] |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
750 |
Высота C, [мм] |
392 |
520 |
520 |
520 |
670 |
520 |
520 |
520 |
670 |
670 |
670 |
680 |
820 |
710 |
Крепления |
Длина D, [мм] |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
620 |
960 |
960 |
1140 |
Длина E, [мм] |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
300 |
300 |
400 |
Вес, [кг] |
61 |
68 |
69 |
69 |
70 |
65 |
68 |
73 |
75 |
77 |
87 |
94 |
99 |
140 |
Номер чертежа |
2 |
1 |
1 |
1 |
1 |
2 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
APTX-13.5 |
APTX-15 |
APTX-19 |
APTX-23 |
APTX-28 |
APTX-32 |
APTX-38 |
APTX-45 |
APMX-1.5 Low |
APMX-3 Low |
APTX-1.5 Low |
APTX-2 Low |
APTX-3 Low |
APTX-4.5 Low |
Размеры |
Длина A, [мм] |
1200 |
1300 |
1300 |
1300 |
1300 |
1300 |
1300 |
1300 |
650 |
650 |
650 |
650 |
650 |
650 |
Глубина B, [мм] |
750 |
950 |
950 |
950 |
950 |
950 |
950 |
950 |
700 |
700 |
700 |
700 |
700 |
700 |
Высота C, [мм] |
710 |
710 |
710 |
880 |
985 |
1510 |
1510 |
1510 |
445 |
441 |
445 |
392 |
441 |
670 |
Крепления |
Длина D, [мм] |
1140 |
1250 |
1250 |
1250 |
1250 |
1250 |
1250 |
1250 |
620 |
620 |
620 |
620 |
620 |
620 |
Длина E, [мм] |
400 |
550 |
550 |
550 |
550 |
550 |
550 |
550 |
350 |
350 |
350 |
350 |
350 |
350 |
Вес, [кг] |
158 |
176 |
188 |
226 |
270 |
281 |
317 |
328 |
52 |
64 |
52 |
53 |
74 |
81 |
Номер чертежа |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
2 |
1 |
2 |
1 |
1 |
1 |

Рабочие характеристики (поршневой компрессор)
APMXN-2.5 |
27 |
617 |
821 |
975 |
848 |
1422 |
912 |
1968 |
1003 |
2594 |
1121 |
3284 |
1242 |
32 |
394 |
796 |
734 |
828 |
1165 |
899 |
1691 |
998 |
2291 |
1127 |
2953 |
1258 |
38 |
157 |
762 |
469 |
798 |
877 |
876 |
1374 |
984 |
1941 |
1122 |
2566 |
1263 |
APMXN-3 |
27 |
1140 |
775 |
1506 |
896 |
2030 |
1031 |
2707 |
1174 |
3485 |
1331 |
4331 |
1474 |
32 |
791 |
719 |
1174 |
859 |
1684 |
1010 |
2326 |
1168 |
3067 |
1341 |
3886 |
1503 |
38 |
164 |
619 |
601 |
780 |
1147 |
954 |
1802 |
1135 |
2556 |
1334 |
3399 |
1528 |
APMXN-3.5 |
27 |
1470 |
987 |
1789 |
1056 |
2301 |
1181 |
2980 |
1332 |
3776 |
1505 |
4666 |
1667 |
32 |
1537 |
1065 |
1671 |
1105 |
2067 |
1210 |
2667 |
1351 |
3408 |
1526 |
4258 |
1703 |
38 |
1477 |
1032 |
1492 |
1079 |
1784 |
1183 |
2301 |
1328 |
2975 |
1514 |
3772 |
1714 |
APMXN-4 |
27 |
1229 |
1123 |
1872 |
1284 |
2544 |
1451 |
3321 |
1624 |
4198 |
1822 |
5171 |
2018 |
32 |
995 |
1113 |
1598 |
1274 |
2235 |
1449 |
2972 |
1634 |
3805 |
1849 |
4735 |
2067 |
38 |
716 |
1092 |
1275 |
1254 |
1873 |
1437 |
2564 |
1637 |
3349 |
1872 |
4230 |
2116 |
APMXN-5 |
27 |
1846 |
1220 |
2759 |
1500 |
3533 |
1731 |
4328 |
1914 |
5195 |
2084 |
6179 |
2230 |
32 |
1147 |
1026 |
2125 |
1347 |
2976 |
1635 |
3818 |
1878 |
4700 |
2101 |
5672 |
2290 |
38 |
111 |
705 |
1170 |
1067 |
2116 |
1412 |
3037 |
1726 |
3978 |
2026 |
4990 |
2293 |
APTXN-3 |
27 |
1640 |
899 |
2089 |
1097 |
2571 |
1266 |
3163 |
1412 |
3850 |
1557 |
4626 |
1681 |
32 |
1214 |
805 |
1712 |
1028 |
2230 |
1226 |
2828 |
1401 |
3504 |
1575 |
4259 |
1731 |
38 |
506 |
637 |
1075 |
887 |
1657 |
1119 |
2294 |
1333 |
2989 |
1550 |
3750 |
1755 |
APTXN-3.5 |
27 |
1237 |
821 |
1620 |
960 |
2171 |
1122 |
2888 |
1298 |
3726 |
1494 |
4658 |
1684 |
32 |
1056 |
795 |
1364 |
930 |
1860 |
1095 |
2527 |
1277 |
3316 |
1484 |
4199 |
1690 |
38 |
889 |
752 |
1090 |
878 |
1511 |
1044 |
2111 |
1235 |
2837 |
1456 |
3659 |
1683 |
APTXN-4 |
27 |
1851 |
1044 |
2374 |
1283 |
2935 |
1492 |
3611 |
1678 |
4386 |
1868 |
5255 |
2042 |
32 |
1325 |
926 |
1892 |
1187 |
2489 |
1425 |
3176 |
1642 |
3946 |
1865 |
4800 |
2079 |
38 |
514 |
736 |
1141 |
1020 |
1794 |
1289 |
2511 |
1545 |
3293 |
1813 |
4149 |
2080 |
APTXN-5 |
27 |
1858 |
1076 |
2483 |
1257 |
3183 |
1464 |
4044 |
1692 |
5043 |
1950 |
6157 |
2198 |
32 |
1594 |
1071 |
2220 |
1277 |
2894 |
1505 |
3701 |
1751 |
4626 |
2023 |
5656 |
2282 |
38 |
1233 |
1031 |
1873 |
1269 |
2529 |
1527 |
3284 |
1797 |
4132 |
2089 |
5066 |
2362 |
APTXN-6 |
27 |
2260 |
1255 |
2974 |
1453 |
3782 |
1679 |
4796 |
1929 |
5992 |
2221 |
7351 |
2514 |
32 |
1952 |
1253 |
2656 |
1476 |
3431 |
1724 |
4383 |
1995 |
5497 |
2304 |
6759 |
2611 |
38 |
1578 |
1238 |
2273 |
1491 |
3011 |
1767 |
3893 |
2062 |
4911 |
2392 |
6059 |
2715 |
APTXN-7 |
27 |
2541 |
1392 |
3314 |
1612 |
4190 |
1862 |
5289 |
2142 |
6588 |
2476 |
8061 |
2822 |
32 |
2200 |
1391 |
2956 |
1635 |
3794 |
1908 |
4829 |
2211 |
6041 |
2564 |
7414 |
2924 |
38 |
1825 |
1393 |
2551 |
1665 |
3338 |
1964 |
4291 |
2289 |
5399 |
2662 |
6650 |
3038 |
APTXN-8.5 |
27 |
3318 |
1920 |
4302 |
2177 |
5444 |
2501 |
6863 |
2878 |
8499 |
3329 |
10306 |
3792 |
32 |
2886 |
1915 |
3837 |
2167 |
4930 |
2497 |
6271 |
2887 |
7808 |
3354 |
9498 |
3836 |
38 |
2426 |
1955 |
3327 |
2185 |
4350 |
2507 |
5590 |
2903 |
7001 |
3384 |
8547 |
3887 |
APTXN-10 |
27 |
3818 |
2151 |
4929 |
2416 |
6313 |
2797 |
8051 |
3253 |
10032 |
3784 |
12168 |
4298 |
32 |
3342 |
2165 |
4429 |
2424 |
5766 |
2811 |
7423 |
3284 |
9296 |
3836 |
11297 |
4376 |
38 |
2832 |
2234 |
3899 |
2466 |
5176 |
2845 |
6726 |
3324 |
8454 |
3892 |
10279 |
4453 |
APTXN-12 |
27 |
4328 |
2342 |
5815 |
2748 |
7562 |
3200 |
9704 |
3680 |
12155 |
4208 |
14846 |
4699 |
32 |
3788 |
2326 |
5184 |
2766 |
6853 |
3259 |
8902 |
3784 |
11246 |
4361 |
13820 |
4905 |
38 |
3145 |
2280 |
4391 |
2758 |
5940 |
3296 |
7859 |
3871 |
10061 |
4504 |
12485 |
5106 |
APTXN-13.5 |
27 |
- |
- |
- |
- |
9112 |
4271 |
11428 |
4998 |
14121 |
5766 |
17203 |
6460 |
32 |
- |
- |
- |
- |
7884 |
4144 |
10138 |
4951 |
12685 |
5767 |
15567 |
6479 |
38 |
- |
- |
- |
- |
6322 |
3843 |
8565 |
4747 |
10993 |
5631 |
13677 |
6385 |
APTXN-15 |
27 |
- |
- |
- |
- |
10802 |
5146 |
13408 |
6042 |
16335 |
6971 |
19584 |
7792 |
32 |
- |
- |
- |
- |
9520 |
5009 |
12070 |
5991 |
14854 |
6974 |
17899 |
7820 |
38 |
- |
- |
- |
- |
7821 |
4693 |
10372 |
5777 |
13047 |
6833 |
15902 |
7726 |
APTXN-19 |
27 |
- |
- |
- |
- |
13893 |
6316 |
16776 |
7307 |
20112 |
8337 |
23974 |
9274 |
32 |
- |
- |
- |
- |
12394 |
6222 |
15217 |
7341 |
18361 |
8448 |
21943 |
9410 |
38 |
- |
- |
- |
- |
10438 |
5923 |
13297 |
7188 |
16310 |
8396 |
19634 |
9411 |
APTXN-23 |
27 |
- |
- |
- |
- |
17421 |
7487 |
20614 |
8552 |
24173 |
9623 |
28503 |
10610 |
32 |
- |
- |
- |
- |
15865 |
7433 |
19111 |
8650 |
22460 |
9809 |
26390 |
10808 |
38 |
- |
- |
- |
- |
13694 |
7176 |
17182 |
8563 |
20468 |
9835 |
24064 |
10875 |
APTXN-28 |
27 |
- |
- |
- |
- |
18934 |
8395 |
23367 |
9966 |
28377 |
11601 |
34139 |
13086 |
32 |
- |
- |
- |
- |
16195 |
8098 |
20449 |
9768 |
25205 |
11481 |
30680 |
13023 |
38 |
- |
- |
- |
- |
12773 |
7520 |
16921 |
9296 |
21472 |
11099 |
26683 |
12717 |
APTXN-32 |
27 |
- |
- |
- |
- |
21542 |
10257 |
26634 |
12056 |
32421 |
13878 |
39047 |
15496 |
32 |
- |
- |
- |
- |
18531 |
9906 |
23481 |
11889 |
28967 |
13827 |
35192 |
15493 |
38 |
- |
- |
- |
- |
14813 |
9207 |
19688 |
11401 |
24902 |
13484 |
30719 |
15231 |
APTXN-38 |
27 |
- |
- |
- |
- |
28600 |
13260 |
34339 |
15069 |
40926 |
16899 |
48611 |
18561 |
32 |
- |
- |
- |
- |
25580 |
13136 |
31224 |
15197 |
37471 |
17170 |
44658 |
18867 |
38 |
- |
- |
- |
- |
21553 |
12600 |
27307 |
14967 |
33366 |
17151 |
40133 |
18950 |
APTXN-45 |
27 |
- |
- |
- |
- |
32186 |
15573 |
38328 |
17768 |
45320 |
20192 |
53219 |
22565 |
32 |
- |
- |
- |
- |
29102 |
15482 |
35145 |
17879 |
41822 |
20476 |
49260 |
22992 |
38 |
- |
- |
- |
- |
24924 |
15074 |
31041 |
17726 |
37518 |
20557 |
44552 |
23280 |
APMXN-2.5 |
27 |
402 |
651 |
681 |
683 |
1055 |
748 |
1504 |
840 |
2008 |
955 |
2547 |
1088 |
3104 |
1232 |
32 |
250 |
632 |
508 |
667 |
862 |
735 |
1291 |
832 |
1772 |
952 |
2287 |
1088 |
2819 |
1236 |
38 |
88 |
605 |
318 |
642 |
645 |
714 |
1046 |
815 |
1498 |
938 |
1983 |
1078 |
2483 |
1227 |
APMXN-3 |
27 |
808 |
617 |
1129 |
725 |
1603 |
849 |
2185 |
986 |
2842 |
1135 |
3555 |
1294 |
4314 |
1464 |
32 |
543 |
570 |
854 |
691 |
1297 |
825 |
1847 |
973 |
2486 |
1135 |
3201 |
1312 |
4002 |
1509 |
38 |
93 |
491 |
417 |
627 |
861 |
777 |
1415 |
941 |
2075 |
1124 |
2856 |
1331 |
3839 |
1584 |
APMXN-3.5 |
27 |
1072 |
803 |
1362 |
873 |
1834 |
990 |
2425 |
1132 |
3106 |
1291 |
3857 |
1468 |
4668 |
1672 |
32 |
1117 |
855 |
1274 |
901 |
1651 |
999 |
2175 |
1132 |
2805 |
1292 |
3516 |
1479 |
4291 |
1701 |
38 |
1054 |
816 |
1120 |
865 |
1408 |
961 |
1857 |
1094 |
2425 |
1261 |
3081 |
1462 |
3802 |
1708 |
APMXN-4 |
27 |
867 |
898 |
1395 |
1042 |
2001 |
1199 |
2681 |
1371 |
3429 |
1565 |
4239 |
1788 |
5103 |
2053 |
32 |
698 |
889 |
1187 |
1033 |
1754 |
1195 |
2396 |
1376 |
3107 |
1582 |
3882 |
1821 |
4714 |
2106 |
38 |
498 |
871 |
944 |
1015 |
1468 |
1182 |
2067 |
1374 |
2737 |
1595 |
3474 |
1853 |
4269 |
2161 |
APMXN-5 |
27 |
1335 |
976 |
2100 |
1211 |
2845 |
1420 |
3604 |
1607 |
4413 |
1783 |
5301 |
1963 |
6298 |
2168 |
32 |
825 |
819 |
1604 |
1083 |
2366 |
1325 |
3138 |
1549 |
3950 |
1764 |
4834 |
1983 |
5822 |
2231 |
38 |
68 |
560 |
870 |
856 |
1659 |
1138 |
2458 |
1409 |
3294 |
1677 |
4198 |
1957 |
5204 |
2277 |
APTXN-3 |
27 |
1155 |
712 |
1554 |
882 |
2029 |
1037 |
2575 |
1185 |
3187 |
1334 |
3857 |
1494 |
4581 |
1677 |
32 |
838 |
633 |
1246 |
818 |
1719 |
990 |
2255 |
1156 |
2852 |
1326 |
3505 |
1512 |
4209 |
1729 |
38 |
331 |
501 |
756 |
703 |
1236 |
895 |
1772 |
1085 |
2362 |
1284 |
3003 |
1504 |
3688 |
1764 |
APTXN-3.5 |
27 |
880 |
655 |
1211 |
776 |
1709 |
921 |
2329 |
1083 |
3039 |
1261 |
3807 |
1457 |
4609 |
1675 |
32 |
753 |
633 |
1021 |
750 |
1465 |
894 |
2038 |
1059 |
2703 |
1245 |
3429 |
1453 |
4188 |
1687 |
38 |
636 |
599 |
818 |
708 |
1191 |
852 |
1703 |
1022 |
2311 |
1219 |
2982 |
1443 |
3688 |
1699 |
APTXN-4 |
27 |
1291 |
824 |
1741 |
1024 |
2272 |
1211 |
2878 |
1393 |
3551 |
1582 |
4283 |
1795 |
5064 |
2054 |
32 |
905 |
726 |
1356 |
940 |
1879 |
1142 |
2471 |
1342 |
3124 |
1554 |
3833 |
1795 |
4586 |
2089 |
38 |
329 |
577 |
787 |
806 |
1309 |
1027 |
1891 |
1251 |
2528 |
1491 |
3212 |
1767 |
3932 |
2103 |
APTXN-5 |
27 |
1346 |
861 |
1909 |
1023 |
2601 |
1218 |
3408 |
1441 |
4309 |
1686 |
5281 |
1946 |
6302 |
2211 |
32 |
1154 |
857 |
1705 |
1038 |
2361 |
1249 |
3115 |
1485 |
3951 |
1741 |
4849 |
2007 |
5797 |
2277 |
38 |
891 |
824 |
1435 |
1030 |
2059 |
1261 |
2759 |
1515 |
3523 |
1783 |
4339 |
2061 |
5192 |
2338 |
APTXN-6 |
27 |
1597 |
1004 |
2228 |
1188 |
3003 |
1407 |
3911 |
1661 |
4930 |
1949 |
6034 |
2267 |
7196 |
2609 |
32 |
1375 |
1002 |
1985 |
1204 |
2719 |
1441 |
3568 |
1710 |
4515 |
2010 |
5539 |
2336 |
6617 |
2683 |
38 |
1109 |
988 |
1696 |
1212 |
2383 |
1469 |
3165 |
1755 |
4030 |
2068 |
4961 |
2403 |
5939 |
2755 |
APTXN-7 |
27 |
1792 |
1113 |
2476 |
1316 |
3315 |
1559 |
4296 |
1844 |
5396 |
2172 |
6586 |
2544 |
7835 |
2954 |
32 |
1551 |
1113 |
2207 |
1336 |
2999 |
1597 |
3918 |
1898 |
4942 |
2239 |
6048 |
2618 |
7208 |
3033 |
38 |
1287 |
1115 |
1908 |
1359 |
2643 |
1639 |
3485 |
1956 |
4419 |
2309 |
5425 |
2696 |
6480 |
3113 |
APTXN-8.5 |
27 |
2364 |
1535 |
3245 |
1768 |
4350 |
2066 |
5639 |
2424 |
7065 |
2839 |
8573 |
3310 |
10113 |
3833 |
32 |
2056 |
1532 |
2896 |
1761 |
3942 |
2063 |
5156 |
2430 |
6491 |
2857 |
7896 |
3343 |
9326 |
38884 |
38 |
1729 |
1571 |
2513 |
1784 |
3482 |
2084 |
4599 |
2457 |
5819 |
2898 |
7097 |
3402 |
8388 |
3965 |
APTXN-10 |
27 |
2788 |
1721 |
3817 |
1964 |
5201 |
2313 |
6861 |
2740 |
8708 |
3224 |
10652 |
3741 |
12611 |
4266 |
32 |
2436 |
1731 |
3430 |
1971 |
4757 |
2325 |
6337 |
2765 |
8081 |
3265 |
9899 |
3800 |
11712 |
4344 |
38 |
2064 |
1785 |
3018 |
2005 |
4270 |
2355 |
5739 |
2801 |
7341 |
3312 |
8990 |
3862 |
10617 |
4424 |
APTXN-12 |
27 |
3123 |
1873 |
4454 |
2237 |
6160 |
2659 |
8170 |
3130 |
10414 |
3641 |
12826 |
4183 |
15346 |
4744 |
32 |
2730 |
1860 |
3962 |
2249 |
5565 |
2701 |
7463 |
3206 |
9588 |
3753 |
11873 |
4334 |
14263 |
4935 |
38 |
2266 |
1822 |
3353 |
2241 |
4815 |
2726 |
6570 |
3267 |
8547 |
3855 |
10681 |
4478 |
12916 |
5124 |
APTXN-13.5 |
27 |
- |
- |
- |
- |
7269 |
3508 |
9377 |
4194 |
11729 |
4898 |
14316 |
5588 |
17117 |
6225 |
32 |
- |
- |
- |
- |
6268 |
3376 |
8303 |
4110 |
10536 |
4841 |
12971 |
5540 |
15603 |
6172 |
38 |
- |
- |
- |
- |
4994 |
3114 |
6980 |
3909 |
9104 |
4684 |
11384 |
5409 |
13831 |
6051 |
APTXN-15 |
27 |
- |
- |
- |
- |
8357 |
4197 |
10650 |
5047 |
13095 |
5904 |
15664 |
6726 |
18337 |
7468 |
32 |
- |
- |
- |
- |
7303 |
4033 |
9528 |
4928 |
11862 |
5813 |
14291 |
6648 |
16806 |
7392 |
38 |
- |
- |
- |
- |
5909 |
3749 |
8081 |
4701 |
10313 |
5629 |
12602 |
6492 |
- |
- |
APTXN-19 |
27 |
- |
- |
- |
- |
11016 |
5202 |
13696 |
6175 |
16613 |
7154 |
19811 |
8117 |
23308 |
9031 |
32 |
- |
- |
- |
- |
9783 |
5072 |
12396 |
6122 |
15173 |
7146 |
18176 |
8121 |
21449 |
9020 |
38 |
- |
- |
- |
- |
8163 |
4796 |
10753 |
5939 |
13421 |
7026 |
16242 |
8033 |
19280 |
8932 |
APTXN-23 |
27 |
- |
- |
- |
- |
14084 |
6189 |
17250 |
7248 |
20537 |
8277 |
24260 |
9300 |
28632 |
10325 |
32 |
- |
- |
- |
- |
12780 |
6101 |
15973 |
7259 |
19120 |
8345 |
22562 |
9372 |
26569 |
10352 |
38 |
- |
- |
- |
- |
10922 |
5863 |
14228 |
7134 |
17317 |
8295 |
20520 |
9346 |
24147 |
10298 |
APTXN-28 |
27 |
- |
- |
- |
- |
15164 |
6887 |
19191 |
8321 |
23587 |
9787 |
28485 |
11249 |
33997 |
12664 |
32 |
- |
- |
- |
- |
12931 |
6611 |
16761 |
8098 |
20941 |
9604 |
25623 |
11088 |
30937 |
12505 |
38 |
- |
- |
- |
- |
10156 |
6117 |
13832 |
7663 |
17825 |
9216 |
22308 |
10729 |
27431 |
12156 |
APTXN-32 |
27 |
- |
- |
- |
- |
16444 |
8324 |
20820 |
10024 |
25546 |
11702 |
30696 |
13309 |
36318 |
14780 |
32 |
- |
- |
- |
- |
14067 |
7956 |
18291 |
9753 |
22796 |
11488 |
27681 |
13110 |
33021 |
14559 |
38 |
- |
- |
- |
- |
11159 |
7339 |
15264 |
9253 |
19562 |
11065 |
24174 |
12720 |
29203 |
14163 |
APTXN-38 |
27 |
- |
- |
- |
- |
22669 |
10948 |
28038 |
12767 |
33846 |
14536 |
40280 |
16278 |
47465 |
17998 |
32 |
- |
- |
- |
- |
20155 |
10729 |
25402 |
12705 |
30968 |
14568 |
37072 |
16339 |
43879 |
18030 |
38 |
- |
- |
- |
- |
16804 |
10223 |
22029 |
12402 |
27435 |
14412 |
33255 |
16264 |
39688 |
17972 |
APTXN-45 |
27 |
- |
- |
- |
- |
25468 |
12852 |
31227 |
15018 |
37392 |
17350 |
43977 |
19885 |
50951 |
22661 |
32 |
- |
- |
- |
- |
22867 |
12688 |
28480 |
14981 |
34392 |
17429 |
40640 |
20065 |
47221 |
22924 |
38 |
- |
- |
- |
- |
19345 |
12264 |
24877 |
14710 |
30580 |
17303 |
36509 |
20073 |
- |
- |
Обозначения:
- Qo — холодильная мощность (Вт);
- Pe — электрическая мощность (Вт);
- Te — температура испарения (°C);
- Tam — температура окружающей среды (°C).
Рабочие характеристики (низкотемпературные агрегаты)
APMXN-1.5 Low |
27 |
147 |
480 |
378 |
598 |
646 |
740 |
944 |
904 |
1263 |
1084 |
32 |
- |
- |
244 |
556 |
512 |
716 |
801 |
895 |
1101 |
1089 |
38 |
- |
- |
80 |
488 |
351 |
668 |
631 |
865 |
910 |
1073 |
APMXN-3 Low |
27 |
984 |
1075 |
1177 |
1239 |
1675 |
1473 |
2328 |
1758 |
3021 |
2077 |
32 |
952 |
1044 |
1028 |
1228 |
1444 |
1475 |
2036 |
1777 |
2682 |
2119 |
38 |
- |
- |
864 |
1145 |
1176 |
1421 |
1686 |
1748 |
2267 |
2119 |
APTXN-1.5 Low |
27 |
303 |
526 |
519 |
642 |
774 |
770 |
1063 |
910 |
1377 |
1064 |
32 |
226 |
497 |
424 |
616 |
658 |
749 |
922 |
895 |
1208 |
1056 |
38 |
131 |
455 |
309 |
579 |
519 |
718 |
754 |
872 |
1008 |
1041 |
APTXN-2 Low |
27 |
546 |
761 |
844 |
896 |
1196 |
1056 |
1604 |
1231 |
2069 |
1412 |
32 |
432 |
726 |
707 |
865 |
1031 |
1030 |
1408 |
1211 |
1837 |
1401 |
38 |
306 |
678 |
551 |
820 |
841 |
991 |
1179 |
1181 |
1565 |
1382 |
APTXN-3 Low |
27 |
859 |
861 |
1269 |
1070 |
1764 |
1308 |
2321 |
1565 |
2924 |
1830 |
32 |
704 |
822 |
1064 |
1033 |
1508 |
1275 |
2016 |
1537 |
2570 |
1809 |
38 |
526 |
764 |
827 |
977 |
1213 |
1224 |
1663 |
1493 |
2161 |
1773 |
APTXN-4.5 Low |
27 |
1587 |
1459 |
2264 |
1808 |
3080 |
2157 |
4013 |
2516 |
5036 |
2895 |
32 |
1294 |
1403 |
1921 |
1756 |
2680 |
2116 |
3547 |
2492 |
4498 |
2896 |
38 |
938 |
1295 |
1511 |
1659 |
2205 |
2036 |
2998 |
2438 |
3866 |
2875 |
Обозначения:
- Qo — холодильная мощность (Вт);
- Pe — электрическая мощность (Вт);
- Te — температура испарения (°C);
- Tam — температура окружающей среды (°C).
