Агрегаты могут работать при температуре окружающей среды до +38°C (при температуре испарения от -30°C до +5°C для R404A и от -25°C до +5°C для R407С) — стандартное исполнение.
Характеристика:
Напряжение Компрессор:
Вентиляторы:
- 350мм — 1/230В/50Гц
- 450, 500мм — 3/400В/50Гц
- в качестве опции — 450мм — 1/230В/50Гц
Компрессор Компрессор оснащен подогревателем картера, смотровым стеклом (опция), запорными вентилями на линии всасывания и нагнетания.
Конденсатор Воздушный конденсатор в зависимости от мощности оснащен 1, 2 или 4 вентиляторами (класс защиты вентиляторов IP54).
Защита На линии нагнетания агрегат защищен автоматическим реле HP/LP (класс защиты IP44) и заглушкой ресивера, которая срабатывает если температура превысит 120°С.
Ресивер жидкости Имеет сертификат CE (PED 97/23/CE). Оснащен:
- Вентилем Rotalock на выходе
- Предохранительной заглушкой (в ресиверах с объемом выше 2,3л)
Клеммная коробка В клеммной коробке присоединены провода предохранительного реле HP/LP, вентиляторов конденсатора, компрессора с ТЭНом. Класс защиты IP55. |
Классификация:
GACL-APTXB-5
Конструктивное исполнение GACL — компрессорно-конденсаторный агрегат
Тип агрегата A — воздушное охлаждение агрегата
Исполнение агрегата Р — высокопроизводительный компрессор
Тип питания М — 1-фазные Т — 3-фазные
Хладагент Х — эфирное масло Без обозначения — минеральное масло
Тип компрессора B — Bristol Benchmark
Холодопроизводительность агрегата 5 — холодопроизводительность агрегата [кВт] При температуре кипения -5°С Температура окружающей среды +32°С. |
Конструкция
Описание:
|
|
| Стандартное оборудование:
- герметичный 3-фазный компрессор Bristol Brench (поршневой)
- запорные вентили на линии всасывания и нагнетания
- воздушный конденсатор с 1 или 2 вентиляторами
- жидкостной ресивер с запорным вентилем на выходе и с предохранительной заглушкой
- сервисный вентиль, находящийся на линии конденсатор-ресивер
- реле HP/LP
- клеммная коробка (Подведены провода реле HP/LP, вентиляторов конденсатора, компрессора. В случае 1-фазного компрессора в коробку помещены провода пускового элемента компрессора).
|
|
|
| Дополнительное оборудование:
- регулирование производительности конденсатора при помощи электронного регулятора оборотов вентилятора (плавное) или при помощи реле высокого давления (ходовое, "пуск-остановка")
- реле LP (переменным или стабильным установленным значением) — для отсасывания хладагента
- маслоотделитель (или на выбор обратный клапан за маслоотделителем)
- отделитель жидкости на всасывании
- предохранительный клапан на ресивере
- фильт-осушитель
- смотровое стекло
- всасывающий фильтр (изоляция со всасывающей стороны)
- шаровой клапан на линии нагнетания (позволяет присоединить теплообменники для рекуперации тепла)
- корпус из оцинкованной стали, покрыт порошковым краской RAL7035 (на выбор с мягким изоляционным материалом)
|
|
Рабочие характеристики (поршневой компрессор)
APTXB-3.5 |
27 |
- |
- |
- |
- |
1443 |
975 |
2104 |
1144 |
2856 |
1318 |
3615 |
1485 |
4312 |
1627 |
4899 |
1726 |
32 |
- |
- |
- |
- |
1222 |
966 |
1865 |
1150 |
2588 |
1335 |
3308 |
1509 |
3959 |
1655 |
4493 |
1757 |
38 |
- |
- |
- |
- |
954 |
930 |
1579 |
1135 |
2269 |
1336 |
2945 |
1523 |
3541 |
1678 |
4013 |
1789 |
APTXB-4 |
27 |
- |
- |
- |
- |
1267 |
887 |
1876 |
1058 |
2579 |
1228 |
3343 |
1403 |
4136 |
1588 |
4926 |
1786 |
32 |
- |
- |
- |
- |
1031 |
854 |
1617 |
1040 |
2291 |
1222 |
3018 |
1409 |
3767 |
1604 |
4509 |
1812 |
38 |
- |
- |
- |
- |
772 |
782 |
1324 |
989 |
1954 |
1190 |
2630 |
1394 |
3320 |
1605 |
3998 |
1830 |
APTXB-5 |
27 |
- |
- |
- |
- |
1850 |
1125 |
2626 |
1319 |
3469 |
1511 |
4389 |
1708 |
5388 |
1914 |
6463 |
2135 |
32 |
- |
- |
- |
- |
1586 |
1108 |
2337 |
1315 |
3142 |
1524 |
4011 |
17377 |
4951 |
1959 |
5959 |
2195 |
38 |
- |
- |
- |
- |
1259 |
1084 |
1984 |
1304 |
2746 |
1527 |
3558 |
1757 |
4429 |
1995 |
5360 |
2247 |
APTXB-6 |
27 |
1236 |
925 |
1732 |
1085 |
2399 |
1268 |
3209 |
1471 |
4136 |
1691 |
5160 |
1931 |
6262 |
2192 |
7426 |
2480 |
32 |
1161 |
930 |
1551 |
1084 |
2135 |
1268 |
2873 |
1477 |
3735 |
1708 |
4699 |
1962 |
5743 |
2241 |
6848 |
2549 |
38 |
- |
- |
1433 |
1086 |
1892 |
1267 |
2527 |
1481 |
3299 |
1723 |
4180 |
1993 |
5144 |
2293 |
6172 |
2624 |
APTXB-7 |
27 |
669 |
901 |
1638 |
1177 |
2570 |
1436 |
3503 |
1682 |
4468 |
1922 |
5488 |
2165 |
6583 |
2424 |
7760 |
2713 |
32 |
567 |
777 |
1484 |
1082 |
2355 |
1374 |
3221 |
1652 |
4114 |
1923 |
5062 |
2196 |
6082 |
2482 |
7185 |
2798 |
38 |
532 |
511 |
1378 |
866 |
2166 |
1211 |
2942 |
1544 |
3741 |
1867 |
4592 |
2189 |
5515 |
2522 |
6520 |
2881 |
APTXB-7.5 |
27 |
1236 |
1052 |
2012 |
1358 |
2857 |
1626 |
3782 |
1874 |
4789 |
2122 |
5876 |
2392 |
7035 |
2709 |
8247 |
3098 |
32 |
920 |
1015 |
1685 |
1332 |
2507 |
1615 |
3398 |
1881 |
4360 |
2148 |
5394 |
2439 |
6491 |
2777 |
7638 |
3184 |
38 |
553 |
953 |
1305 |
1280 |
2101 |
1577 |
2950 |
1862 |
3859 |
2150 |
4829 |
2463 |
5854 |
2821 |
6923 |
3248 |
APTXB-3.5 |
27 |
- |
- |
- |
- |
1937 |
1198 |
2662 |
1370 |
3510 |
1540 |
4389 |
1708 |
5230 |
1828 |
32 |
- |
- |
- |
- |
1647 |
1194 |
2368 |
1391 |
3188 |
1577 |
4024 |
1755 |
4810 |
1881 |
38 |
- |
- |
- |
- |
1293 |
1155 |
2011 |
1382 |
2801 |
1592 |
3588 |
1786 |
4309 |
1923 |
APTXB-4 |
27 |
- |
- |
- |
- |
1713 |
1096 |
2396 |
1281 |
3199 |
1452 |
4088 |
1632 |
5040 |
1798 |
32 |
- |
- |
- |
- |
1393 |
1063 |
2063 |
1271 |
2839 |
1462 |
3692 |
1658 |
4600 |
1839 |
38 |
- |
- |
- |
- |
1045 |
979 |
1690 |
1218 |
2426 |
1438 |
3228 |
1659 |
4075 |
1862 |
APTXB-5 |
27 |
- |
- |
- |
- |
2416 |
1386 |
3228 |
1596 |
4132 |
1790 |
5145 |
1992 |
6279 |
2173 |
32 |
- |
- |
- |
- |
2074 |
1365 |
2878 |
1593 |
3748 |
1809 |
4709 |
2033 |
5776 |
2238 |
38 |
- |
- |
- |
- |
1650 |
1336 |
2448 |
1581 |
3282 |
1818 |
4183 |
2066 |
5175 |
2295 |
APTXB-6 |
27 |
1870 |
1170 |
2453 |
1357 |
3231 |
1559 |
4101 |
1771 |
5153 |
1989 |
6354 |
2228 |
7685 |
2451 |
32 |
1730 |
1180 |
2181 |
1356 |
2856 |
1561 |
3650 |
1784 |
4633 |
2018 |
5768 |
2279 |
7035 |
2527 |
38 |
1190 |
830 |
1993 |
1357 |
2510 |
1559 |
3188 |
1791 |
4071 |
2041 |
5114 |
2325 |
6293 |
2602 |
APTXB-7 |
27 |
1003 |
1154 |
2315 |
1485 |
3438 |
1774 |
4438 |
2023 |
5521 |
2241 |
6717 |
2464 |
8051 |
2667 |
32 |
843 |
1005 |
2083 |
1384 |
3130 |
1727 |
4056 |
2029 |
5061 |
2291 |
6177 |
2551 |
7429 |
2783 |
38 |
781 |
671 |
1914 |
1128 |
2850 |
1555 |
3670 |
1938 |
4566 |
2273 |
5572 |
2594 |
6715 |
2877 |
APTXB-7.5 |
27 |
1877 |
1341 |
2890 |
1705 |
3883 |
2003 |
4859 |
2254 |
5983 |
2479 |
7254 |
2726 |
8670 |
2977 |
32 |
1405 |
1295 |
2426 |
1674 |
3412 |
1994 |
4369 |
2273 |
5452 |
2530 |
6664 |
2812 |
8009 |
3098 |
38 |
858 |
1219 |
1888 |
1614 |
2864 |
1958 |
3797 |
2269 |
4829 |
2562 |
5971 |
2884 |
7231 |
3211 |
Обозначения:
- Qo — холодильная мощность (Вт);
- Pe — электрическая мощность (Вт);
- Te — температура испарения (°C);
- Tam — температура окружающей среды (°C).
Технические характеристики
APTXB-3.5 |
APTXB-4 |
APTXB-5 |
APTXB-6 |
APTXB-7 |
APTXB-7.5 |
Компрессор |
Объемная производительность [м³/ч] |
7.60 |
8.00 |
9.40 |
10.60 |
11.30 |
12.50 |
Напряжение [V/Ph/Hz] |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
400/3/50 |
Рабочий ток [А] |
3.30 |
3.50 |
5.20 |
4.70 |
5.00 |
6.00 |
Ток закрепленного ротора [А] |
30.0 |
30.0 |
45.0 |
45.0 |
42.0 |
42.0 |
Максимальный рабочий ток [А] |
5.60 |
6.10 |
9.00 |
7.10 |
8.00 |
8.50 |
Подогрев картера [Вт] |
30 |
30 |
30 |
30 |
30 |
30 |
Наполнение маслом [дм³] |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
Агрегат |
Ресивер [л] |
5.3 |
5.3 |
5.3 |
5.3 |
7.1 |
7.1 |
Вентиль на всасывание |
7/8 |
7/8 |
7/8 |
7/8 |
7/8 |
5/8 |
Вентиль на жидкость |
3/8 |
3/8 |
3/8 |
3/8 |
3/8 |
3/8 |
Конденсатор |
Диаметр вентиляторов [мм] |
1x350 |
1x350 |
1x350 |
1x450 |
1x450 |
1x450 |
Поток воздуха [м³/ч] |
1800 |
1800 |
1850 |
3800 |
3800 |
3800 |
Напряжение [V/Ph/Hz] |
230/1/50 |
230/1/50 |
230/1/50 |
400/3/50 |
400/3/50 |
400/3/50 |
Мощность [Вт] |
1x140 |
1x140 |
1x140 |
1x240 |
1x240 |
1x240 |
Потребляемый ток [А] |
1x0.65 |
1x0.65 |
1x0.65 |
1x0.83 |
1x0.83 |
1x0.83 |

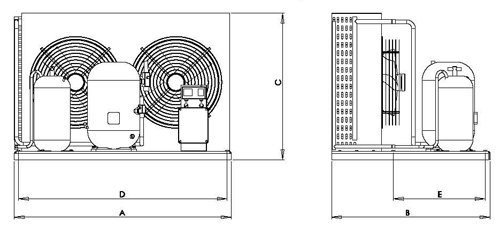

Размеры
APTXB-3.5 |
APTXB-4 |
APTXB-5 |
APTXB-6 |
APTXB-7 |
APTXB-7.5 |
Размеры |
Длина A, [мм] |
650 |
650 |
650 |
650 |
650 |
650 |
Глубина B, [мм] |
700 |
700 |
700 |
700 |
700 |
700 |
Высота C, [мм] |
392 |
520 |
520 |
520 |
670 |
520 |
Крепления |
Длина D, [мм] |
620 |
620 |
620 |
620 |
620 |
620 |
Длина E, [мм] |
350 |
350 |
350 |
350 |
350 |
350 |
Вес, [кг] |
61 |
68 |
69 |
69 |
70 |
65 |
