Размеры и воздухопроизводительность вентиляторов круглого сечения
Воздухопроизводительность
Размеры
| [мм] |
| GK 100M |
287 |
245 |
209 |
100 |
| GK 100XL |
287 |
245 |
209 |
100 |
| GK 125M |
287 |
245 |
193 |
125 |
| GK 125XL |
287 |
245 |
193 |
125 |
| GK 160M |
312 |
270 |
208 |
160 |
| GK 160XL |
386 |
344 |
229 |
160 |
| GK 200M |
386 |
344 |
227 |
200 |
| GK 200L |
386 |
344 |
234 |
200 |
| GK 250M |
386 |
344 |
235 |
250 |
| GK 250L |
386 |
344 |
233 |
250 |
| GK 315M |
444 |
402 |
253 |
315 |
| GK 315L |
444 |
402 |
253 |
315 |
Конструкция
Корпус |
|
- высококачественный стальной корпус;
- порошковое покрытие снаружи и внутри;
- соединение стандарта DIN.
|
|
Крыльчатка |
|
- производство «MES» (Швейцария);
- центробежный вентилятор с загнутыми назад лопатками;
- 190-220 мм: пластик / оцинкованная листовая сталь;
- 225-280 мм: оцинкованная листовая сталь;
- электродвигатель с внешним ротором;
- рабочее колесо сбалансировано в двух плоскостях в соответствии с нормами G2.5 DIN ISO 1940.
|
|
Ротор двигателя |
|
- производсто «MES» (Швейцария);
- алюминиевый литой корпус;
- встроенный термоконтакт;
- свободный, шариковый подшипник с термостойкой смазкой.
|
|
Электрическое соединение |
|
- контактная группа с разъемом IP44;
- внутреннее расположение с конденсатором.
|
|
Аксессуары
Кассета фильтра |
| Кассета фильтра оснащена стандартным панельным фильтром EU3. Корпус изготовлен из оцинкованной листовой стали и оснащен круглыми уплотнительными соединениями, рычажными замками и сменными фильтрами. |
|
Шумоглушитель |
| Шумоглушитель оснащен соединительными фланцами для монтажа в круглых воздуховодах. Шумоглушитель значительно снижает уровень шума в воздуховоде. |
|
Защитная решетка |
| Защитная решетка для канальных вентиляторов крепится тремя винтами. |
|
Обратный клапан |
| Обратный клапан из оцинкованной листовой стали предназначен для установки в круглых воздуховодах. Две заслонки подпружинены, поэтому клапан может быть установлен в вертикальном положении. |
|
Монтажный кронштейн |
| Монтажный кронштейн для вентиляторов. Изготовлен из оцинкованной листовой стали. |
|
Быстроразъемный хомут |
| Быстроразъемные хомуты облегчают установку и снятие вентилятора для обслуживания и очистки. Хомут изготовлен из оцинкованной стали и изолированы 8 мм слоем неопрена, гасящего вибрацию и гарантирующего плотную посадку. Быстроразъемный хомут стягивается двумя болтами, что допускает небольшое отклонение размеров. |
|
Пятиступенчатый трансформатор с ручной регулировкой |
| Однофазный трансформатор, который управляет скоростью вентилятора, изменяя подаваемое напряжение (пять ступеней). Скорость переключается вручную рукояткой на корпусе. Трансформатор имеет выходной сигнал 230 В для приведения в действие приводов заслонок и другого оборудования. |
|
Тиристорный регулятор скорости |
| Предназначен для регулирования скорости вентиляторов и расхода воздуха вручную. |
|

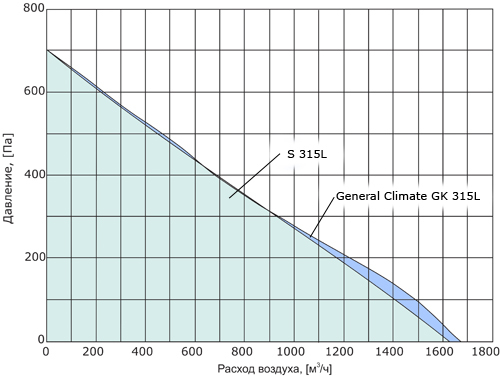

Сравнить с аналогом
| Напряжение [В] |
230 |
230 |
| Частота [Гц] |
50 |
50 |
| Фазность |
1 |
1 |
| Потребляемая мощность [Вт] |
290 |
320 |
| Ток [А] |
1.35 |
1.39 |
| Частота вращения [об/мин] |
2250 |
2360 |
| Макс. Температура перемещаемого воздуха [ ºС] |
55 |
55 |
| Макс. Температура перемещаемого воздуха при регулировании [ºС] |
55 |
55 |
| Вес [кг] |
6.5 |
9 |
| Класс изоляции |
F |
B |
| Емкость конденсатора [мкФ] |
8 |
8 |
Акустические характеристики
| На всасывании |
69 |
77 |
| На нагнетании |
74 |
77 |
| К окружению |
58 |
56 |
